Z532臺鉆

臺鉆是做什么用的？

1、臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。

2、臺式鉆床可安放在作業臺上，主軸垂直布置的小型鉆床。立式鉆床主軸箱和工作臺安置在立柱上，主軸垂直布置的鉆床。搖臂鉆床可繞立柱回轉、升降，通常主軸箱可在搖臂上作水平移動。銑鉆床工作臺可縱橫向移動，鉆軸垂直布置，能進行銑削的鉆床?？咨钽@床使用特制深孔鉆頭，工件旋轉，鉆削深孔的鉆床。平端面孔中心孔鉆床切削軸類端面和用中心鉆加工的中心孔鉆床。臥式鉆床主軸水平布置，主軸可垂直移動的鉆床。

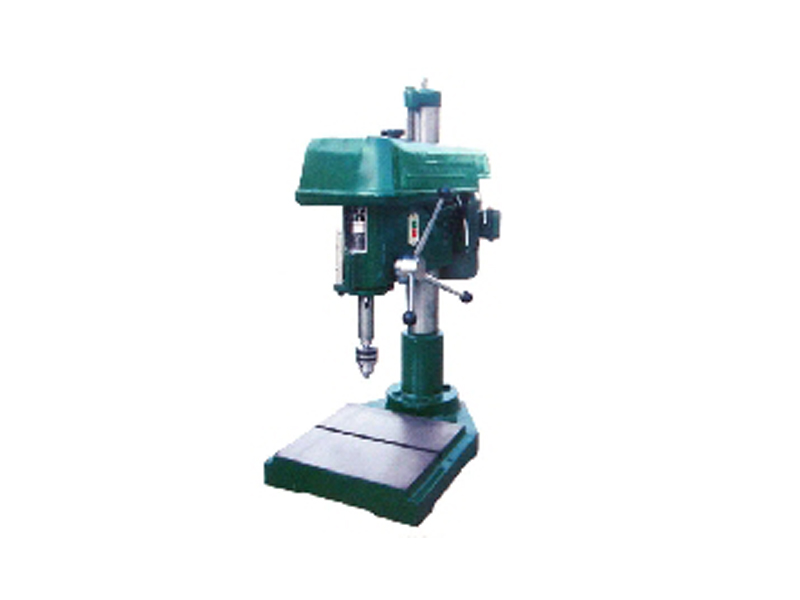

Z532臺鉆簡介：

Z532臺式鉆床是一種普通臺鉆，其鉆孔直徑是32mm。Z532屬于小型臺鉆其主要結構包括五個部分分別是：主軸、馬達、床身、床臺和其它。Z532臺鉆體積小巧，操作簡便，安裝在專用工作臺上便可使用。

基本操作內容如下：

1、直接用插頭插入插座來接通電源，所以作業前先把插頭插入插座。

2、清理機床，在工件裝夾前要用風槍、抹布把機床清理干凈，再根據選定的轉速相應搭配皮帶輪。

3、啟動電機。按下電機啟動開關，啟動電機（啟動電機前要先把鉆床刀具裝夾好）。

4、用手扳下主軸升降手柄，主軸帶動旋轉的鉆頭作垂直進給運動，進行切削加工。

5、操作時不可帶手套，換鉆頭時要先按下電機停止開關，換好后再啟動電機。

6、加工結束后，要對機床進行清掃和保養。

具體參數是：

型    號	Z532
最大鉆孔直徑	32
主軸中心線至機柱中心線距離	320
主軸錐度	MT3#
主軸最大行程	120
主軸轉速范圍 4速	250-1220
工作臺面尺寸	375x360
主軸端面至工作臺面最大距離	530
總高度	1100
電機功率：4級	1.1KW
機床重量	172

臺鉆拆卸時的注意事項

1、拆卸時切斷電源后再進行拆卸；

2、拆卸之前應該熟悉拆卸流程，以免拆卸時拆卸錯誤造成事故；

3、機床在工作或檢修時，工作場地周?chē)b上防護罩

4、拆卸過程中應該注意把拆卸后的零部件整齊擺放；

5、對于拆不掉的部分不能敲打。

6、拆卸中對于易脫落的零部件應該用手扶住以防掉落砸傷他人；

7、拆卸中應做好安全防護工作。

臺鉆的裝配

1.一般都是按照拆卸的反順序有序的裝配。從下向上，從里到外。

1）裝配臺鉆的主軸箱部件；

2）裝配臺鉆主軸部件；

3）裝配臺鉆的傳動系統。

2.裝配時，要注意裝配順序（包括零件的正反方）做到一次裝成。在裝配中不要輕易用錘子敲打，裝配前全部零件應用煤油清洗干凈，對配合面、加工面涂油。

臺鉆裝配時的注意事項

1.裝配時注意各部分裝配之間的關系，保證裝配合理正確；

2.臺鉆裝配時應注意對于有損壞的零部件應及時更換；

3.裝配臺鉆時按要求裝配，保證各部分的裝配性質正確；

4.對于裝配中出現的問題要及時解決并按要求處理。

保養規范
1、經常保持軸芯的光滑，不定時地打油保養；
2、所有鈕栓清潔后都要打油；
3、查看電機的轉動部位是否正常，鉆軸轉動聲音是否異常；
4、檢查時一不定要用配套的工具來加固；
5、觀察機器的功能與性質有無變動；

6、保養材料一般為黃油、機油、蠟；
